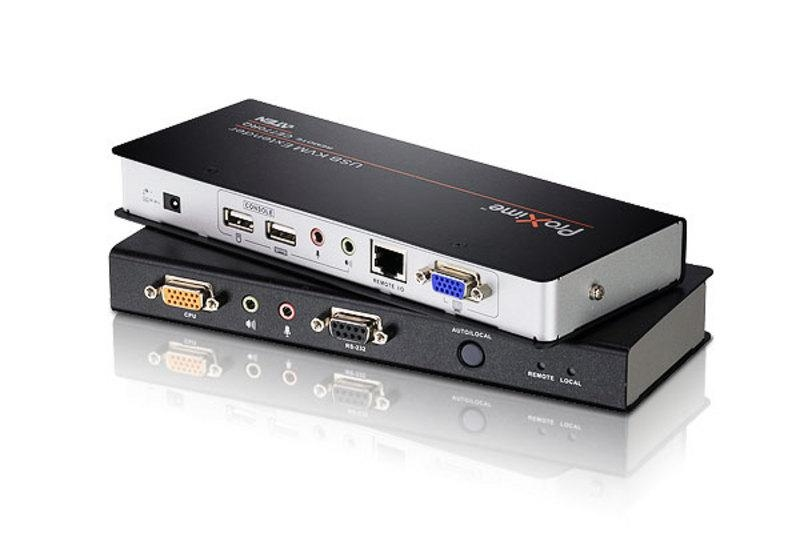

CE770 – USB KVM-удлинитель, обеспечивающий передачу сигналов KVM интерфейса (USB-клавиатура, монитор и USB-мышь) компьютера и последовательного подключения RS-232 на расстояние до 300 м по кабелю типа «витая пара» CAT5.

CE770 поддерживает синхронизацию RGB сигналов задержки тюнера, что позволяет получить изображение хорошего качества на мониторе удаленном от компьютера на большое расстояние.



В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): CE770-AT-G; CE770-AT; CE770; CE-770; CE770G

Особенности

• Локальный и удаленный модули устройства соединяются кабелем Cat 5e длинной до 300 метров;
• Функция Dual Console (двойная консоль) – управление системой возможно как с локальной, так и с удаленной USB консоли (клавиатура, монитор и мышь);
• Поддерживает функцию автоматической синхронизации сигналов RGB, чтобы компенсировать искажения при больших расстояниях;
• Встроенная схема ASIC для повышения надежности и совместимости;
• Автокомпенсация сигнала (ASC)
• Поддержка передачи интерфейса RS-232 – Устройство обеспечивает передачу сигналов RS232 между модулями, что позволяет удаленно подключить оборудование работающее по данному интерфейсу, например сенсорный экран или считыватель штрих-кода;
• Поддержка клавиатур Sun/Mac и их эмуляции (комбинации клавиатуры PC эмулируют специальные клавиши Sun/Mac клавиатур)*
• Поддерживает передачу стерео звука (колонки и микрофон);
• Обнаружение и предотвращение перегрузки по току портов USB;
• Выбор режима работы с помощью кнопочных переключателей (только на Локальном устройстве) – локальный или авто;
• Встроенная защита от статического электричества 8/15 кВ (при непосредственном контакте до 8 кВ; через атмосферу 15 кВ) и защита от перенапряжения до 2 кВ;
• Видео высокого разрешения - до 1920 x 1200, 60 Гц (150 м); 1280 x 1024, 60 Гц (300 м);
• Поддерживает широкоформатный режим видео;
• Поддержка мониторов стандартов VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200), WUXGA (1920 x 1200) и Multisync; локальный монитор поддерживает DDC; DDC2; DDC2B
• Возможность монтажа в телекоммуникационную стойку;
• Простота установки.

*1. Специальные функциональные клавиши клавиатур Mac/Sun эмулируются комбинациями клавиатуры ПК

*2. Клавиатуры Sun/Mac работают только с компьютерами этих фирм

Комплектация

• 1х KVM-удлинитель USB CE770L (локальный модуль)
• 1х KVM-удлинитель USB CE770RQ (удаленный модуль)
• 1x KVM-кабель USB (1,8 м)
• 2x адаптера питания
• 1x комплект для монтажа
• 1x руководство пользователя

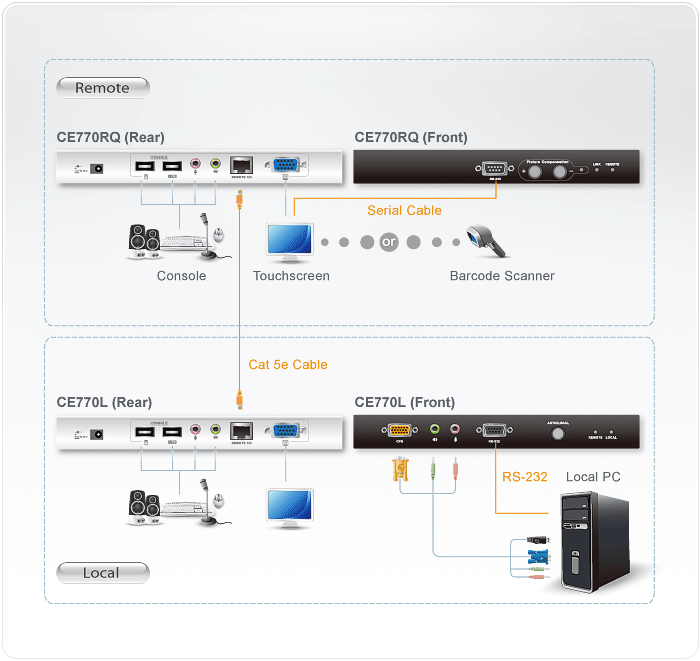

Схема подключения

Спецификация
